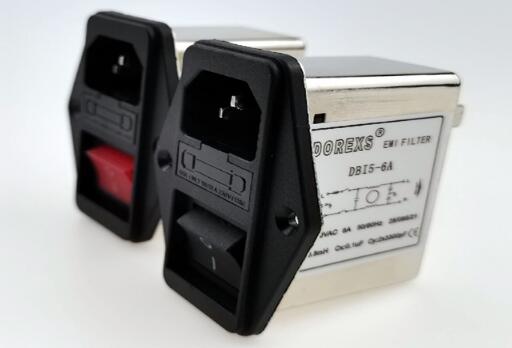

電源EMI濾波器的設計方法
電磁騷擾的傳播方式，大致可以分成兩種：一種是傳導干擾，另一種是輻射干擾。用于改善電路噪聲容限的板上型噪聲濾波器可設計在9kHz～1780MHz頻率范圍內(根據電磁兼容有關標準)某一頻段下工作。
一般來說：噪聲頻率低段表現為傳導干擾(騷擾)，噪聲濾波器主要靠扼流圈感抗提供噪聲抑制。在噪聲頻率高端，傳導噪聲功率被扼流圈等效電阻吸收和分布電容旁路，這時，輻射騷擾成為干擾的主要形式。
輻射騷擾在附近元件、引線上感生噪聲電流，嚴重時會引起電路自激，這在小型高密度電路元件組裝情況下變得更加突出?？笶MI器件大都作為低通濾波器插入電路中抑制或吸收噪聲干擾?？筛鶕?jù)需要抑制的噪聲頻率，設計或選擇濾波器截止頻率fcn。
我們知道，噪聲EMI濾波器作為噪聲失配器插入電路中，其作用是對高于信號頻率的噪聲嚴重失配。用噪聲失配概念，濾波器的作用可以這樣來理解：通過噪聲濾波器，噪聲或因分壓(衰減)降低噪聲輸出電平，或因多次反射吸收噪聲功率，或因通道相位改變破壞寄生振蕩條件，從而改善了電路的噪聲容限。
我們在設計、使用抗EMI器件還要注意以下幾個問題：
1、首先要了解電磁環境,合理選擇頻率范圍；
2、判斷噪聲濾波器所在電路中是否存在直流或強交流,防止器件磁心飽和失效；
3、充分了解插入電路前后阻抗大小和性質使達到噪聲失配，扼流圈阻抗一般為30～500Ω，比較適宜在低源阻抗和負載阻抗下使用；
4、還要注意分布電容和相鄰元件、導線產生感性交擾；
5、此外，還要注意控制器件溫升，一般不要超過60℃。
