什么是電源濾波器

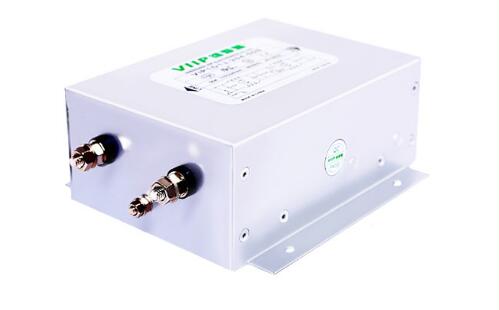

電源濾波器又稱“電源EMI濾波器”或者“EMI電源濾波器”，這是一種由電容、電感和電阻組成的濾波器，是濾波器的一種。它的作用是：對特定頻率的頻點或該頻點以外的頻率進行有效濾除，得到所需要的有效信號。
它是一種無源雙向網絡，一端是電源，另一端是負載，因此是一種阻抗適配網絡，主要是針對電源端口電磁騷擾的特點而設計，電源濾波器一般都設計為低通式，作為電子產品，工作的可靠性是它重要的特點，由于電磁噪聲存在使得電子產品受到其他設備的干擾導致工作異常。對于任何電源線上高頻傳導騷擾信號，都可以用差模干擾信號和共模干擾信號來描述。差模干擾在兩傳輸導線之間流動，屬于對稱性干擾;共模干擾在傳輸導線與地之間傳輸，屬于非對稱性干擾。
EMI電源濾波器的安裝過程中，應該注意以下問題:
1.1、EMI電源濾波器金屬殼與機箱殼必須保證良好面接觸，并將接地線接好;
1.2、EMI電源濾波器輸入線、輸出線必須拉開距離，切忌并行，以免降低濾波器效能;
1.3、EMI電源濾波器連接線以選用雙絞線為佳，它可有效消除部分高頻干擾信號。
