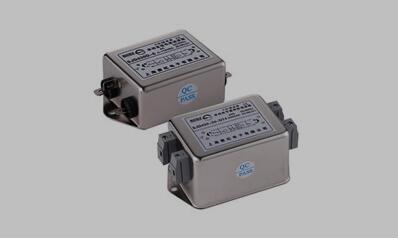

今天，小編要給大家介紹下電源濾波器頻域測試的相關知識，希望能夠?qū)Υ蠹矣兴鶐椭?
1.插入損耗的標準測試
在標準測量法中規定，在50Ω～75Ω之間的任一阻值的系統內測試它的插入損耗特性。
2 .插入損耗的加載測試
在EMI濾波器產品中，由于使用不合適的材料，共模扼流圈不可能保證完全對稱會導致磁環的飽和，同時寄生差模電感也可能產生磁環的飽和，使得濾波器的實際使用情況與廠家提供數據有很大差距，因此必須對濾波器采用加載測試。
3 .EMI濾波器的時域測試
一般地，對于EMI電源濾波器我們只關心它的常規性能及頻域抑制性能。而對于EMI信號線濾波器，由于傳輸線本身就會產生一定的電磁干擾，所以測試信號必然會產生一定的衰減。這時，我們就要對其進行時域傳輸性能上的測試。
使用50kHz的方波對電容值為8000pF的濾波插針進行濾波，發現其時域的上升沿和下降沿有明顯的變化。頻域上，經過濾波后，方波信號的高頻分量被濾除。
對于通過同一濾波插針，方波的頻率越高，其諧波信號被濾波插針衰減的將會越大，則方波的波形上升及下降時間將會越長。同樣，對于同樣的頻率波形，通過濾波插針，其濾波容值越大，方波上升時間趨緩的程度越大。
4. EMI濾波器插損自動測試系統設計
隨著EMC測試的內容日趨復雜，測試工作量急劇增加，對測試設備在功能、性能、測試速度、測試準確度等方面的要求也日益提高。在這種情況下，傳統的人工測試已經很難滿足要求，國家標準(GB)和國家軍用標準(GJB)均要求電磁兼容的檢測必須自動進行，并且對數據后處理有嚴格的要求。因此，發展EMC自動測試成為必然之路。
